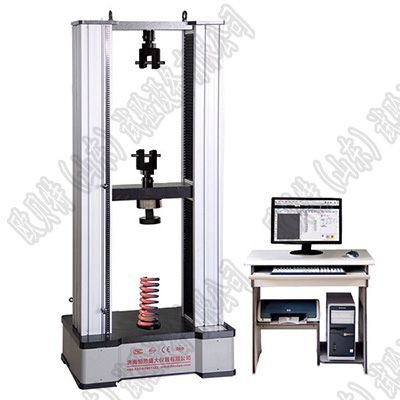

儀器發條彈簧拉壓試驗機產品詳情

規格：BJTL-Z100；結構：滾珠絲杠；

工作方式：滾珠絲杠傳動，精密電機加載；

顯示方式：大液晶、漢字顯示數據處理：自動采集、處理，可以保存、查詢、打??；

量程：1-100%；試驗力分辨力：1N；

零點相對誤差：±0.1%；試驗力示值相對誤差：±1.0%；

試驗力示值重復性相對誤差：1.0%；位移分辨率：0.01mm；

位移示值誤差（微米）：≤±（50+0.15l）；

拉伸空間：600mm；壓縮空間：600mm；

壓盤直徑：150mm（可根據您的要求定制）；上下壓盤平行度：≤0.05mm；

速度范圍：1-300mm/min；試驗機尺寸：約760×550×1850mm；

試驗機重量(凈重)：約450kg；

供電電源：AC 220V±10% 50Hz；

保護功能：程序、機械雙重保護；

噪音：50dB（A）裝配、電氣、外觀：符合國家標準GB/T 2611；

包裝、運輸：符合機械部標準 ；

JB/T 6147試驗機級別：1級。

基本概念、原理：

分辨力：試驗機指示裝置能有效分辨的小示值差

剩余高度：彈簧在外力的作用下發生形變后物體的高度，用H表示。

變形量：彈簧沿負荷作用方向產生的相對位移，其變形的高度(自由高度C剩余高度),用△H表示。

彈簧剛度：使彈簧產生單位長度（角質）變形所需的負荷或扭矩，K=（F2-F1）/（H2-H1）單位用N/mm表示。

儀器發條彈簧拉壓試驗機是依據中華人民共和國機械行業標準JB/T7796-2005《彈簧拉壓試驗機》標準及JISB7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作，JJF1134-2005《專用工作測力機校準規范》校驗。

主機介紹：

儀器發條彈簧拉壓試驗機主機機械部分借鑒國內外廠商的結構、外觀同時嚴格按照國家機械部行業標準規范設計，不同于國內廠商的普通的電子拉力試驗機改造的機型，同時機械部件的加工精度也遠遠高于電子拉力試驗機。

儀器發條彈簧拉壓試驗機程序控制部分是我公司獨立、自主研發的，適合各類不同彈簧的檢測。BJTL-Z100液晶自動彈簧拉壓試驗機控制程序界面簡潔，功能齊全，簡單易學，易于上手操作。可提供軟件免費升級服務。

主要用途、功能介紹：

圓柱形彈簧拉壓試驗機可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。

1、按照國家相關規定和行業標準要求，由具備計量檢定證書的專業人員對出廠每臺機器嚴格進行標定、檢測每項功能；

2、可通過4種測試方法對彈簧測試，滿足不同的測試需求；

3、國內首創：試驗機可顯示彈簧力值與高度、力值與變形2類變化曲線，便于分析；

4、國內首創：可實現壓盤自動合并清零（區別與其他公司卡尺測量，手動輸入位移）,方便快捷;并可滿足測試變形、位移要求極小的彈簧，如：碟形彈簧、彈片等；

5、圓柱形彈簧拉壓試驗機可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低于標準值；

6、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度；

7、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞；

8、試驗結果可保存50組數據，可查詢、打印。

機械、程序特點：

機械結構：圓柱形彈簧拉壓試驗機機型為立式結構，底座選用兩塊加厚鋼板，橫梁升降采用滾珠絲杠加三根立柱，既提高了扭矩傳輸?shù)男剩直ＷC了運行的平穩性。動力方面采用交流全數字步進電機控制系統，可實現恒扭矩輸出，同時具有響應快、控制精度高等特點。

控制程序：試驗機的控制單元是我公司自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業水平。該自動彈簧試驗機顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點。

環境與工作條件

1、圓柱形彈簧拉壓試驗機室溫10℃-35℃范圍內;相對濕度不大于80%；

2、試驗機需在周?chē)鸁o(wú)振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中；

3、電源電壓的波動范圍應在額定電壓的土10%以?xún)?nèi)；

4、在穩固的基礎上正確安裝。
